無軌懸浮平移門 門體結構 ：

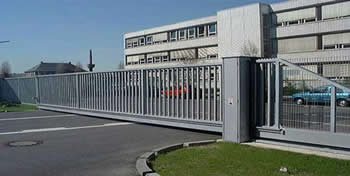

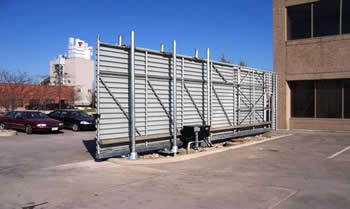

因全程挑空行走，故門體在不影響結構強度的情況下盡量簡化。不能選用復雜實心的鍛花、鑄花鐵藝裝飾。常規門體為縱向方管水平排列，如圖：

或選用輕質網材等

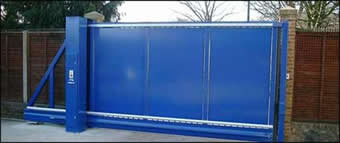

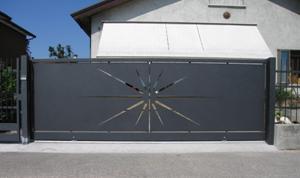

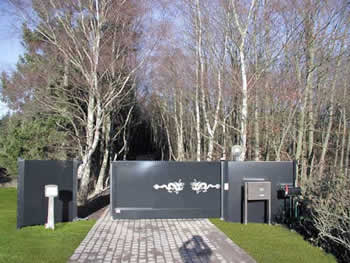

高保安要求下 12 米 以內小門也可選用兩邊覆板材全封閉型：

驅動安裝方式 :

•  內置電機 : 電機直接鑲嵌在門體中 , 完全不影響外觀 . 內藏滑輪 . 但維修復雜，價格昂貴。

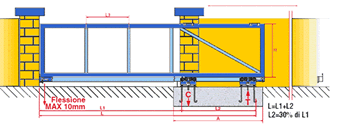

透視圖

外觀圖

內藏式驅動機組　　　　　　　　　　　內支撐導輪

PARKING PF9000 懸臂式自動滑動門

獲得幾個歐洲獎項的獨特的專利設計的內藏驅動單元，巧妙而又簡單的懸臂系統
- 可靠性：與常規懸臂式大門比較，該全封閉內藏驅動單元具有高水平的工業保護設計等級 —IP55 ，使機器免受灰塵、潮氣侵入。延長運轉使用壽命，減少故障發生。

- 優雅的外觀：驅動器及定位滑動單元完全隱藏在門體內最下方，正常視線很難看見。
- 最低限度的基礎工作需要，因此減少安裝成本。
創新集成化設計的大門，省略了傳統的懸臂式閘門的許多零件。大大減少生產，安裝和
維修費用 - 以優秀的價格性能比賦予其最高的安全性

跨度： 驅動器，最高可達寬度是 13.5 米
完成表面： 鍍鋅、不銹鋼、粉末噴涂層，以客戶的顏色規格而定。
驅動單元： 積分電機及變速箱
工作頻率： 100 ％
電源供應： 230v 單相（可選 3 項電）
手動離合操作：標準配置 ，可很方便地解鎖及復位

支撐輪：高強耐磨聚碳胺酯輪， 可多方向調節軸輥
控制選項： 單鍵按鈕 / 多鍵開關 / 車輛感應探測器 / 接近開關 / 遠距離讀卡器 / 無線電遙控，具備消防 / 安保系統接口等。

安全：控制器具備電子防擠壓設計，并可掛接紅外、安全氣囊等多重安全附件，由此產生的安全性能明顯優于向 BS/EN12453 的歐洲安全標準。

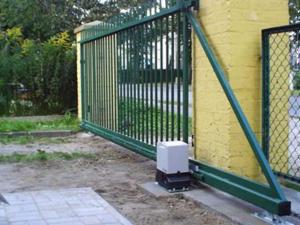

2. 外置電機:小型號（門長 12 米 -9 米）可直接外露（如下圖 740 ）

公寓及商業型

 FAAC 884ER （3500KG）
液壓式重型推拉門機

無軌懸浮平移門體材質：

普碳鋼管（烤漆、噴涂）、鋁合金管（表面陽極氧化）、不銹鋼管多種可選。常規采用采用優質鋼管為主體，門體整體酸化除銹除油污蠟處理后．經磷酸鈍化、環氧富鋅粉末和彩色聚脂粉末的雙重噴塑．表面防銹防腐性能卓越

軌道、承重滑輪組采用釩鈦鍛鋼，減輕了整體重量，大大加強了承重性能和使用壽命。

無軌懸浮門體顏色： 多色可選，可以根據甲方的要求定制。

無軌懸浮平移門 性能特點 :

使用先進的特種材料技術保證下的懸浮抱持系統，去除了地軌，使門口車輛通過流暢。整體結構簡潔大方、高檔、耐用。運行平穩，無雜音。除包括紅外感應防夾車、立框接近感應器和氣動壓力感應器等多重安全保護外，還可安裝防爬防翻越系統，增強了安全性。相比較其他種類的門，這種新型的門使用壽命長，耐低、高溫度．可在 -40--- 55 攝氏度 范圍內正常運行．維修率低，是企事業單位的最佳選擇。懸浮平移門可配有和大門一致的小門．方便行人進出．

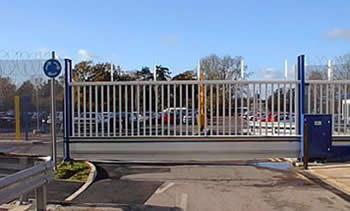

大型號可裝置于門洞立柱內，如圖

無軌懸浮平移門電機介紹和技術參數 : FAAC 844ER

1. 全油浴電機介紹

●商業和工業大門理想選擇 :FAAC 844 設計以最簡單 , 最方便的方式驅動最重的商業和工業用大門 .
