使用先進的特種材料技術保證下的懸浮抱持系統，去除了地軌，使門口車輛通過流暢。整體結構簡潔大方、高檔、耐用。運行平穩，無雜音。除包括紅外感應防夾車、立框接近感應器和氣動壓力感應器等多重安全保護外，還可安裝防爬防翻越系統，增強了安全性。相比較其他種類的門，這種新型的門使用壽命長，耐低、高溫度．可在 -40--- 55 攝氏度 范圍內正常運行．維修率低，是企事業單位的最佳選擇。懸浮平移門可配有和大門一致的小門．方便行人進出．

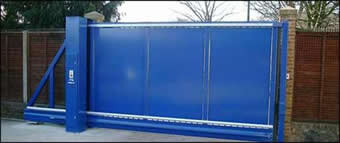

大型號可裝置于門洞立柱內，如圖

無軌懸浮平移門電機介紹和技術參數 : FAAC 844ER

1. 全油浴電機介紹

●商業和工業大門理想選擇 :FAAC 844 設計以最簡單 , 最方便的方式驅動最重的商業和工業用大門 .

●全面安全可靠 : 特殊的油浸防擠壓雙盤離合器可以從 0 至 110daN 調節推力 . 由于電機是不可逆轉的 , 所以無需另外安裝電鎖 . 停電時 , 可用鑰匙釋放安置輕松地人工開 , 關大門 .

●長壽命 : 機械部件持續 , 完全地油浸潤滑加上高抗壓的壓鑄鋁外殼確保了電機超長的壽命 .

●可靠和安全的電控裝置 : 所有指令均來自由 FAAC 設計的帶微處理器的電控板 . 在安全性和可靠性方面處于技術領先地位 . 門停止位置可以電子編程設定 .

●安裝容易 , 價格低廉 : 電控裝置內置在電機中 , 使安裝速度加快 , 成本更低 .

2. 技術指標

844 ER 技術指標

電源

230Vac (+6% -10 %) 50(60)Hz

吸收功率

650W

吸收電流

3.5A

推拉力

0 ÷ 110daN(Z16)

電機轉速

1400rpm

減速比

1:30

運作環境溫度

-40 ℃ 至 + 60 ℃

重量 ( 含油 )

14.5kg

保護等級

IP44

液壓油型號

FAAC oil XD 220

門速

9.5m /min.(Z16)

電機轉動熱保護

120 ℃

電機

單相 , 雙向

限位開關

電感

離合器

雙盤油浸

FAAC 884ER （ 3500KG ） 液壓式重型推拉門機

884 電機技術參數：

電源

230 3ph /400V 3ph+N (+6 -10 %) 50Hz

消耗功率（ W ）

850

減速比

1 ： 43.2

齒輪齒數

Z16-Rack 3 0 × 30 Module 6

最大扭矩 Nm

155

最大推力 N

3200

負荷比

50 ％ /100 ％（ 2000Kg ）

液壓油重量 Kg

2

溫度范圍

-30 度～ + 55 度

齒輪馬達重量 Kg

50

外殼保護等級

IP 55

最大門重量 Kg

3500

門移動速度

10m /min

最大門長度

42m

離合器

油浸式雙圓盤

外殼加工處理工藝

電泳

液壓油型號

polyester RAL 2004

電控板

884T （內置）

限位開關

機械

齒輪馬達尺寸

586 × 310 × 430 （ mm ）

884T 電控板技術參數：

電源

400V 3ph+N/230 3ph (+6 -10 %) 50Hz

頻率

50 Hz

電流

2.7A / 1.6A

電源消耗

0.8kw

馬達轉速

1400rpm

馬達最大負載

1300W

附件電源電壓

24Vdc

附件最大負荷

0.5A

指示燈電源

24 Vdc （ 5W max ）

工作溫度

-20 度～ + 55 度

保險絲保護

變壓器初級線圈附件

功能邏輯

自動 1 / 自動 2/ 半自動 1 / 半自動 2 ， 安全裝置 1/ 安全裝置 2 ， 半自動 B/ 點動 C

暫停時間

通過撥動開關調節

輸入連接端口

開門 / 半開（關門） / 停止，關門安全保護裝置 / 限位開關，電源

輸出連接端口

閃燈 / 馬達，附件用的 24v 直流電源， 指示燈用的 24v 交流電

快速接口

SL － DS 解碼卡和 RP 接受器

可選功能

邏輯功能，暫停時間 / 預閃功能，指示燈功能

安全定時器

255 sec

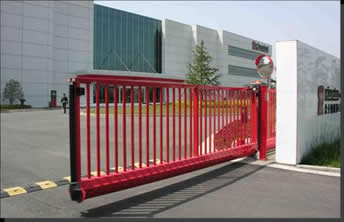

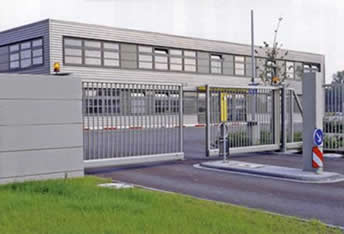

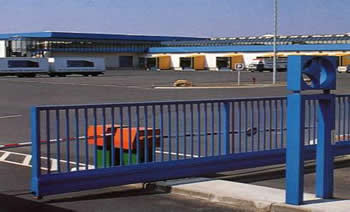

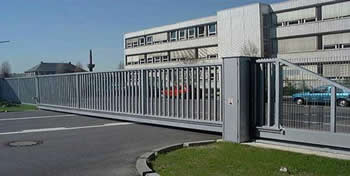

效果圖
